Tectiq Steuereinheit Update Terminal UP

Die Steuereinheit Update Terminal wird in Kombination mit der TECTIQ Leseeinheit als Update Terminal eingesetzt. Neben der Update-Terminal-Funktion kann das Gerät auch einen Aktor zur Freigabe, z. B. zur Öffnung eines Drehkreuzes, ansteuern. Hierzu wird beim Präsentieren eines Schließmediums nach der Aktualisierung die Berechtigung geprüft. Bei gültiger Berechtigung aktiviert die Steuereinheit den Aktor und der Mitarbeiter kann nach Aktualisierung seines Schließmediums z. B. durch das Drehkreuz gehen.

TECTIQ Update Terminal mit Zutrittsfunktion
Via Steuereinheit werden die Daten der TECTIQ Schließmedien beim Validieren/Aktualisieren am Update Terminal mit der Zutrittskontrollzentrale synchronisiert. Dabei wird die Gültigkeit des Mediums verlängert und die Berechtigungen und Daten aktualisiert. Ein sicherer Weiterbetrieb wird bei Verbindungsabbruch zur Zutrittskontrollzentrale durch temporäres Speichern (Zeitraum konfigurierbar) der letzten gespeicherten Berechtigungsdaten (Netzwerk-Fallback) ermöglicht. Sicher und flexibel: via gesicherter Internetverbindung werden bis zu 100 TECTIQ Update Terminals standortübergreifend in ein TECTIQ System integriert.

Flexibel installieren, sicher ansteuern
Die getrennte Installation von Leseeinheit (z. B. am Tor) und Steuereinheit (innen) bietet einen hohen Manipulationsschutz. Die Verbindung erfolgt über den verschlüsselten RS485-BUS (bis 100 m Kabelstrecke), Steuereinheit und Netzwerkkabel sind von außen nicht zugänglich.

Effiziente Software-Administration
Die Einrichtung und Programmierung erfolgt komfortabel in der Software Access Manager. Der Datentransfer (inkl. Wartung, FW-Update) an die Steuereinheit erfolgt per LAN oder via Internet (online) auch aus der Ferne.

• Steuereinheit Update Terminal für die Kombination mit der TECTIQ Leseeinheit, zum Validieren und Aktualisieren von Berechtigungen auf Schließmedien sowie zum gleichzeitigen Ansteuern von elektronischen Tür- und Torantrieben und anderer Aktoren
• Direkte Kommunikation mit der TECTIQ Zutrittskontrollzentrale via Ethernet zum Validieren, Aktualisieren und Übertragen von Berechtigungen, Batteriewarnungen, Protokollen usw.
• Objektspezifische Lösung: standortübergreifende Anbindung von bis zu 100 TECTIQ Update Terminals an die TECTIQ Zutrittskontrollzentrale via gesicherter Peer-to-Peer Verbindung
• Sicherer Weiterbetrieb bei Verbindungsabbruch zur TECTIQ Zutrittskontrollzentrale durch temporäres Speichern (Zeitraum konfigurierbar) der letzten Berechtigungsdaten (Netzwerk-Fallback)
• Einfache Konfiguration des Relaisausgangs der Steuereinheit in der Verwaltungssoftware TECTIQ Access Manager, je nach elektronischem Aktor und gewünschter Ansteuerung
• Aktivierung des Office-Mode zur dauerhaften Ansteuerung von elektronischen Aktoren (z. B. Einfahrtstor bleibt zu Geschäftszeiten geöffnet)
• Abgesetzte Montage: hoher Manipulationsschutz bei örtlich getrennter Installation von Steuer- und Leseeinheit, verbunden über verschlüsselten RS485-BUS, bis zu 100 m Kabelstrecke (Steuerung/Netzwerkkabel von außen unzugänglich)
• Kompakte Montage: einfaches Aufsetzen der Leseeinheit direkt auf die Steuereinheit, die in der Unterputzdose installiert wird
• Installation in Unterputzdose oder im IP-geschützten Aufputzgehäuse
• PoE Spannungsversorgung oder alternativ über 12 V DC möglich

Artikelprogramm	TECTIQ
Abmessungen (B × H × T)	71 x 47 x 71 mm
Einsatzbereiche	Ansteuerung von elektronischen Tür- und Zutrittssteuerungen (z. B.: E-Türöffner, Motoschloss, Tor- und Schrankenanlagen) sowie anderer Aktoren

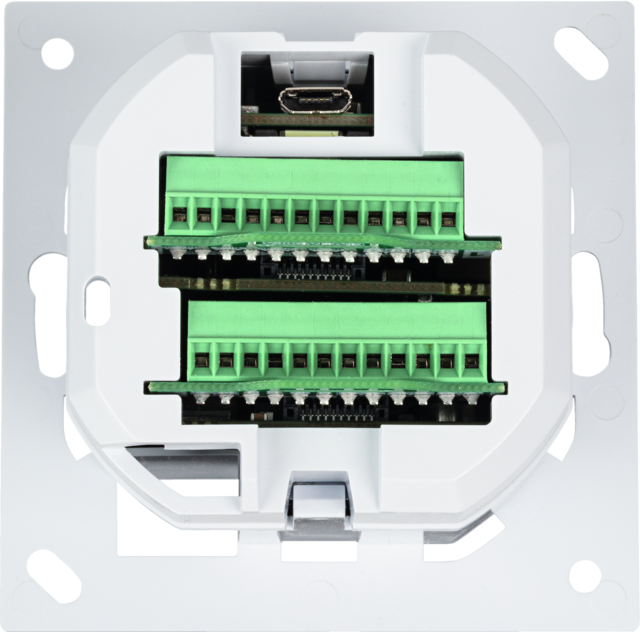

Anschlüsse	Zwei steckbare Anschlussklemmen
Kabelführung	Bis zu 100 m Entfernung zwischen Steuereinheit und Ethernet-Adapter, bis zu 100 m Entfernung zwischen Steuereinheit und Leseeinheit (4 x 0,34 mm², geschirmt)
Montageart	Im Innenbereich, in ø 60 mm Unterputz- oder Hohlwand Geräte-Verbindungsdosen mit min. 53 mm Innentiefe (empfohlen 66 mm) oder im Aufputz Industriegehäuse (nach DIN VDE 0606, DIN VDE 0471, DIN IEC 695)
Min. Betriebstemperatur	-20 °C
Max. Betriebstemperatur	60 °C
Luftfeuchtigkeit	Max. 80 % relative Luftfeuchte, nicht kondensierend
Spannungsversorgung DC	(Klemme 1/Anschluss 1 - 8) PoE IEEE 802.3af oder (Klemme 2/Anschluss 13 - 14) extern 12 V
Max. Stromaufnahme	100 mA/1,0 W (Steuereinheit Update Terminal ohne Aktor/Leseeinheit)
Schutzart IP	20
Sicherheitseigenschaften	End-to-end-verschlüsselte Datenübertragung über RS485 zwischen Steuereinheit und Leseeinheit, getrennter Verbau von Steuereinheit und Leseeinheit möglich
Uhrzeitpufferung Stromausfall	Max. 3 Stunden
Schnittstellen	RS485, Micro-USB, Ethernet/PoE, Relaisausgang
Ethernet-Schnittstelle	Klemme 1/Anschluss 1 - 8 (siehe Montageanleitung)
RS-485-Schnittstelle	Anschluss einer externen Leseeinheit an Klemme 2/Anschluss 15-18: Bus A, Bus B, 12 V DC und GND. Einstellung Anzahl Leseeinheiten: über Schiebeschalter an der Steuereinheit
Relaisausgänge	Ein potentialfreier Relaisausgang, Spannungsfestigkeit: 60 V DC, 50 V AC, Strombelastbarkeit: 1 A DC, 1 A AC
Sonderfunktionen	Office-Mode zur dauerhaften Ansteuerung des Verschlusselements, z. B. zu Geschäftszeiten
Speichertyp	Ringspeicher: 10.000 Ereignisse
Kommunikationsprotokolle	TCP/IP, Peer-to-Peer-Vermittlungsserver

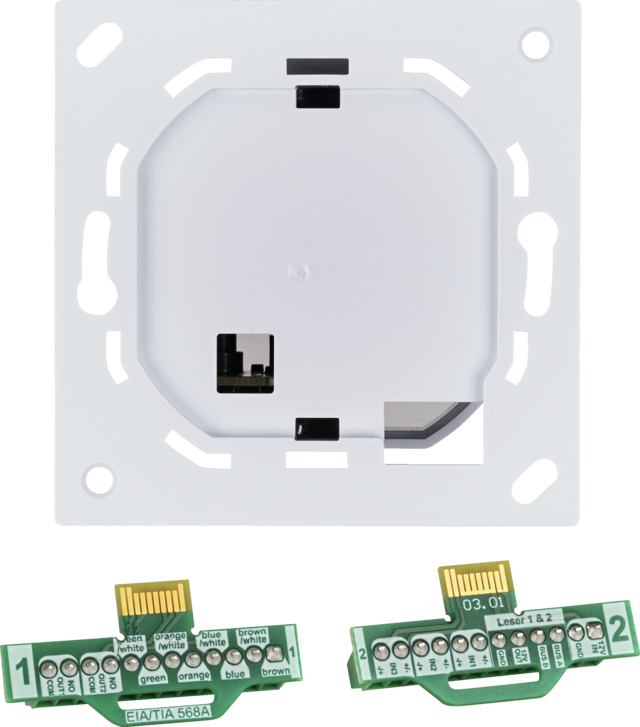

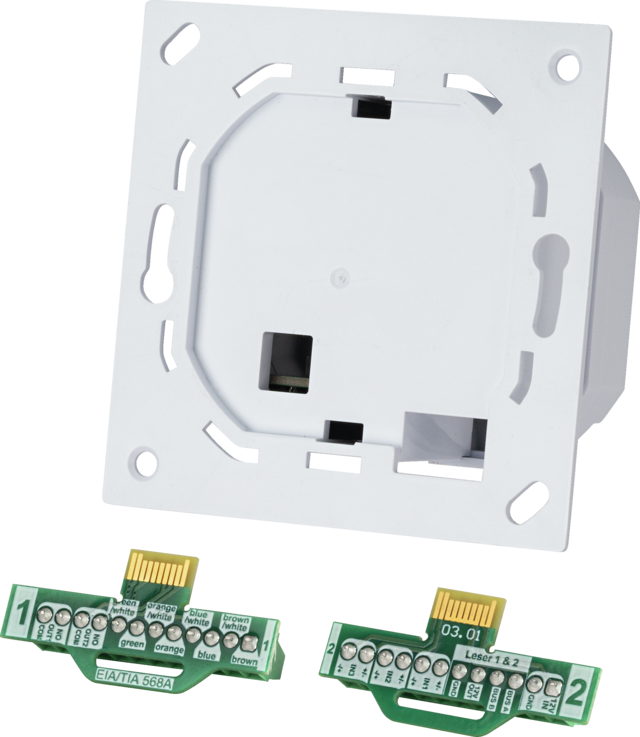

Lieferumfang	1 x TECTIQ Steuereinheit Update Terminal UP • 2 x Anschlussklemme • 1 x Quick Guide
Benötigtes Zubehör	TTWL10044S TECTIQ Leseeinheit innen IP44 schwarz • TTWL10067S TECTIQ Leseeinheit außen IP67 schwarz • TTWL10044W TECTIQ Leseeinheit innen IP44 weiß • TTWL10067W TECTIQ Leseeinheit außen IP67 weiß
Empfohlenes Zubehör	TTSG80002W TECTIQ Steuereinheit Blindabdeckung mit Rahmen (weiß) • TTSG80001 TECTIQ Steuereinheit Aufputzgehäuse • TTSG80002S TECTIQ Steuereinheit Blindabdeckung mit Rahmen (schwarz)
