Tectiq Leseeinheit außen IP67

Die Außen-Leseeinheit (IP67) besticht durch ihre kratzfeste Glasoberfläche und dem robusten Metallgehäuse in Edelstahloptik. Die Datenübertragung mit den TECTIQ Schließmedien (MIFARE DESFire) erfolgt via RFID schnell und sicher. Dabei signalisiert der Leser den Berechtigungs- und Systemzustand optisch und akustisch.

TECTIQ Wandleser oder Update Terminal
In Kombination und je nach gewählter Steuereinheit fungiert die Leseeinheit als Update Terminal mit optionaler Zutrittsfunktion oder als Wandleser zum Ansteuern von elektronischen Tür- und Torantrieben und anderer Aktoren.

Update Terminal: Validierung/Aktualisierung
Zusammen mit der Steuereinheit Update Terminal bildet die Leseeinheit ein intelligentes TECTIQ Update Terminal. Dort validieren/aktualisieren Benutzer Ihr Schließmedium durch Präsentieren quasi im Vorbeigehen. Dabei wird die Gültigkeit des Schließmediums jeweils, z. B. um weitere 24 h, verlängert. Die Berechtigungsdaten auf dem Schließmedium werden mit der Zutrittskontrollzentrale synchronisiert und aktualisiert. Somit sind die Daten auf den Transpondern immer aktuell und schützen durch das kurzzeitige Verlängerungsintervall der Gültigkeit das System.

Flexible, sichere Installation
Die getrennte Installation von Leseeinheit (außen) und Steuereinheit (innen) via 4-poligem Anschlusskabel (RS485-BUS, bis 100 m Strecke) bietet einen hohen Manipulationsschutz und verhindert, dass Netzwerkkabel von außen zugänglich sind.

Effiziente Software-Administration
Die Einrichtung und Verwaltung erfolgt komfortabel in der Software TECTIQ Access Manager. Der Datentransfer zum TECTIQ Wandleser (Wartung, Firmware-Update usw.) gelingt mittels TECTIQ Admin App und Bluetooth-Schnittstelle (BLE) sowie per Systemtransponder einfach und schnell.

• Outdoor-Leseeinheit als RFID-Leser zum Betrieb mit der TECTIQ Steuereinheit Update Terminal oder TECTIQ Steuereinheit über verschlüsselten RS485-BUS
• Hoher Manipulationsschutz bei separater Installation von Leseeinheit (Außen) und Steuereinheit (Innen-Unterputz oder im Aufputzgehäuse) über verschlüsselte RS485-BUS Verbindung (bis 100 m Kabelstrecke, ohne von außen zugänglichem Netzwerkkabel)

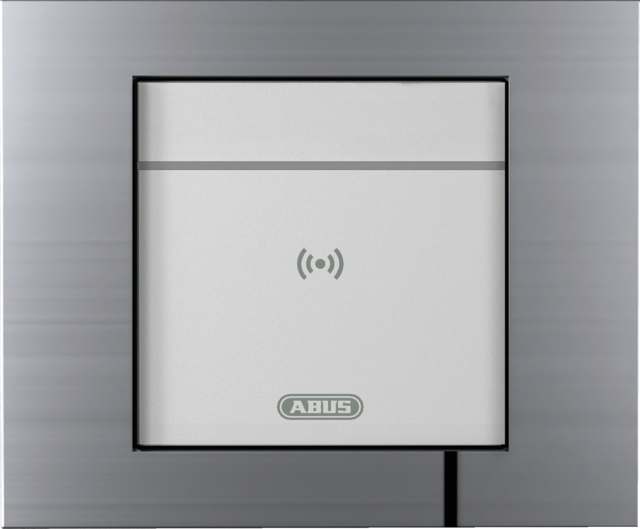

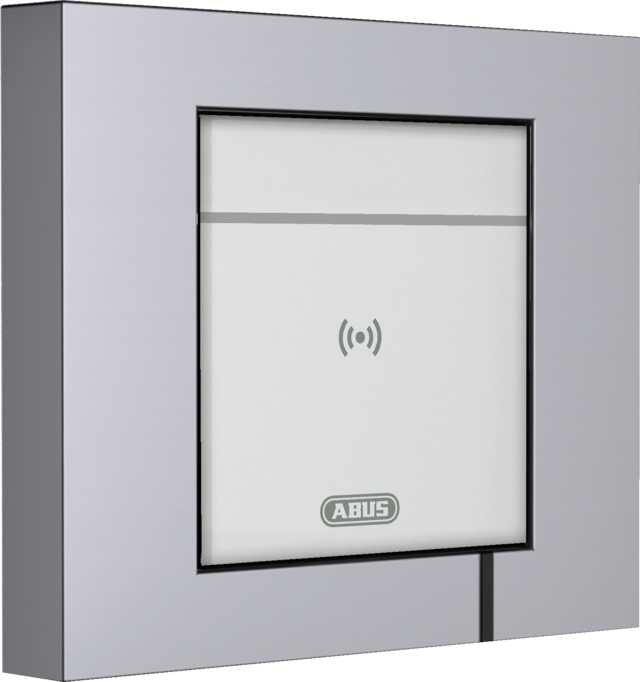

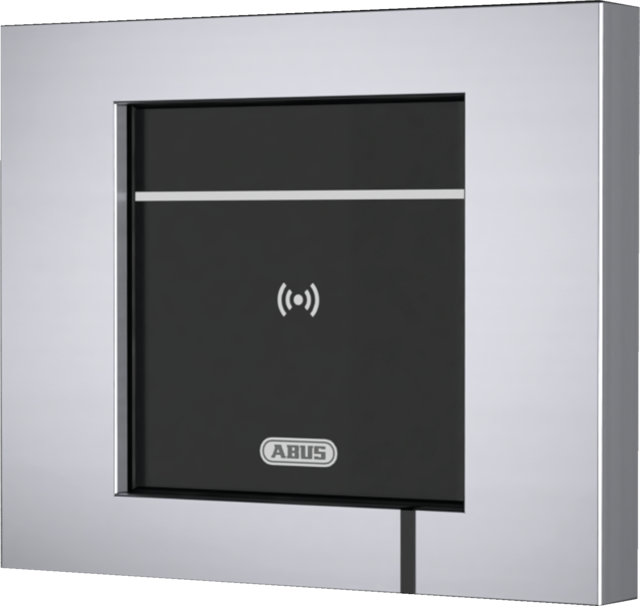

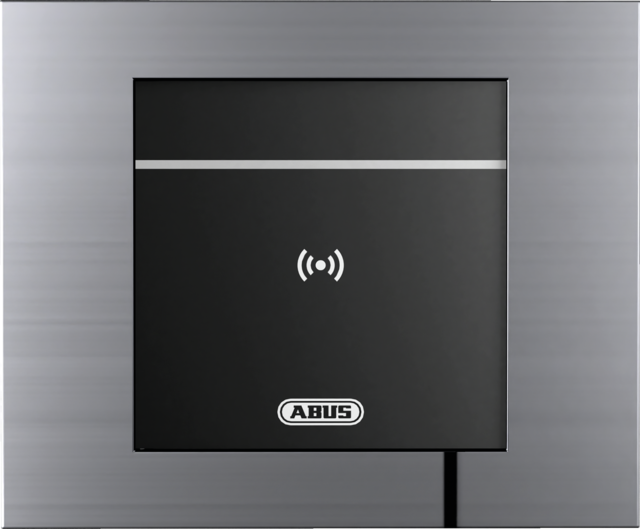

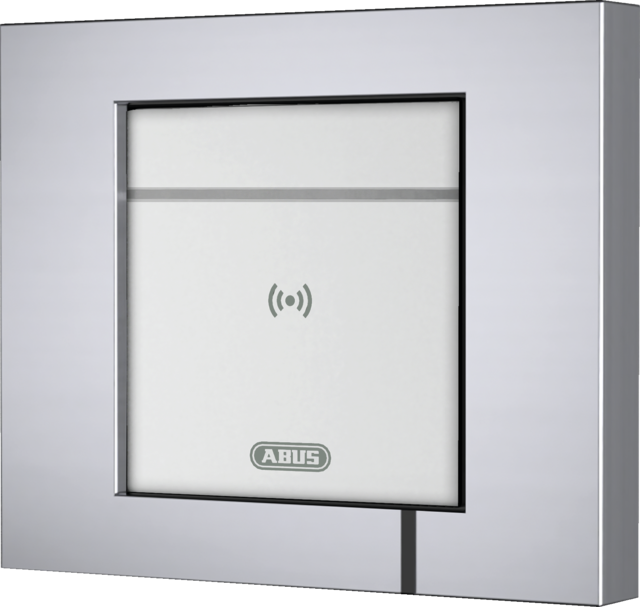

• Elegantes Design mit hochwertigem, kratzfestem Echtglas in schwarz oder weiß, hohe Stoßfestigkeit im robusten Metallgehäuse (Edelstahloptik)
• Geeignet für den Einsatz im ungeschützten Außenbereich mit Schutzart IP67 (wasserdichtes, rückseitig vergossenes Metallgehäuse)
• Einsatz im Temperaturbereich von -20 °C bis 70 °C bei max. 99% Luftfeuchtigkeit (nicht kondensierend)
• Klare Statusrückmeldung über den Berechtigungszustand durch optische und akustische Signalisierung
• Einfache Installation an der Steuereinheit (PoE-fähig); Datenübertragung (RS485) und Spannungsversorgung über 4-polige Anschlussleitung
• 6 m vorkonfektioniertes, vergossenes Kabel im Lieferumfang der Leseeinheit enthalten, Verlängerung auf bis zu 100 m möglich
• Via Bluetooth (BLE) mit der TECTIQ Admin App administrierbar

Artikelprogramm	TECTIQ
Abmessungen (B × H × T)	97 x 20 x 119 mm
Einsatzbereiche	Außen- und Innenbereich
Anschlüsse	RS485 (BUS A, B), 12 V DC, GND
Kabelführung	6 m Kabel im Lieferumfang, auf bis zu 100 m verlängerbar (4 x 0,34 mm², geschirmt)
Montageart	Aufputz
Min. Betriebstemperatur	-20 °C
Max. Betriebstemperatur	70 °C
Luftfeuchtigkeit	Max. 99 % relative Luftfeuchte, nicht kondensierend
Spannungsversorgung DC	Über die Steuereinheit (TTSG10000, TTSG10010), 12 V
Rahmen	Metallrahmen in Edelstahloptik
Schutzart IP	67
RS-485-Schnittstelle	Anschluss an die Steuereinheit Klemme 2/Anschluss 15-18: Bus A, Bus B, 12 V DC und GND. Terminierung RS485: über Schiebeschalter an der Steuereinheit
Signalisierung	Optisch & akustisch
Sicherheitseigenschaften	Verschlüsselte Datenübertragung über RS485 zwischen Steuereinheit und Leseeinheit, getrennter Verbau von Steuereinheit und Leseeinheit möglich
Transponderverschlüsselung	AES-128 Bit
RFID Konformität	ETSI EN 300 330
RFID-Frequenz	13.56 MHz
RFID-Reichweite	≤ 3 cm
RFID-Technologie	MIFARE DESFire EV1, EV2, EV3
Lieferumfang	1 x TECTIQ Leseeinheit außen IP67 schwarz oder weiß (inkl. 6 m Kabel) • 2 x Schraube TX10H (für den Rahmen) • 1 x Werkzeug TX10H • 1 x Dichtungsgummi • 1 x Quick Guide
Benötigtes Zubehör	TTSG10000 TECTIQ Steuereinheit Update Terminal UP • TTSG10010 TECTIQ Steuereinheit Wandleser UP
