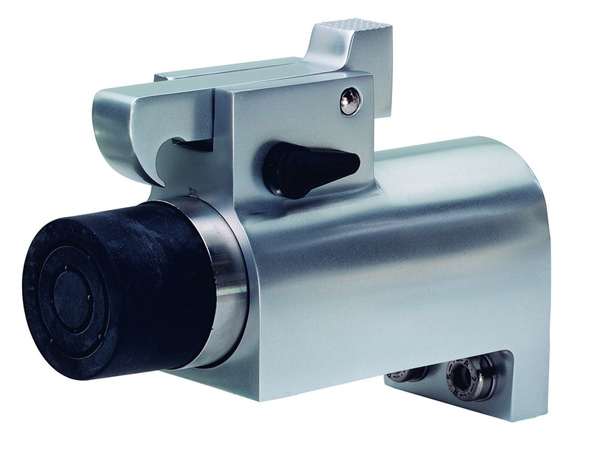

Türfeststeller 1011

- Für Wandmontage, - Mit Fanghaken, - ohne Befestigungsmaterial
Artikel-Nr.
000048600
VE = 1 Stück

Produktinformationen

BeschreibungMehr anzeigenWeniger anzeigen
Eigenschaften:
  • Leichtmetall mit Rollenkloben aus Stahl
  • Puffer aus Gummi, schwarz, gefedert
  • Pufferaufnahme/-bolzen Edelstahl-Rostfrei
Funktion:

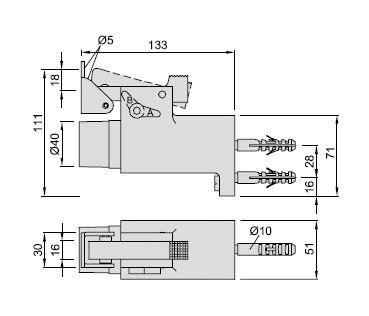

  • Zum Arretieren wird die Tür bis zum Einrasten des Fanghakens gegen den Feststeller geführt; Lösen erfolgt durch Betätigen des Fanghakens bei gleichzeitigem Andrücken der Tür gegen den Feststeller. Der Ausschalthebel, von Stellung A nach B (siehe Zeichnung) gebracht, bewirkt ein Aufheben der Arretierung. Der Feststeller hat so nur noch die Funktion eines gefederten Puffers.
Montage:
  • Die Befestigungslasche wird bei größt möglichstem Abstand zum Türband mit zwei Schrauben in Verbindung mit Dübeln an die Wand geschraubt, der Türfeststeller aufgesteckt und mit zwei Schrauben befestigt. An entsprechender Stelle der Tür den Rollenkloben anschrauben.
Techische Daten:
  • Verwendung: Türbreite bis 1000 mm, Türhöhe bis 2200 mm, Türgewicht bis 60 kg
  • Leichtmetall
Merkmale
Ausführung
ohne Dübel und Schrauben
Farbe
silber einbrennlackiert
