ASSA ABLOY effeff

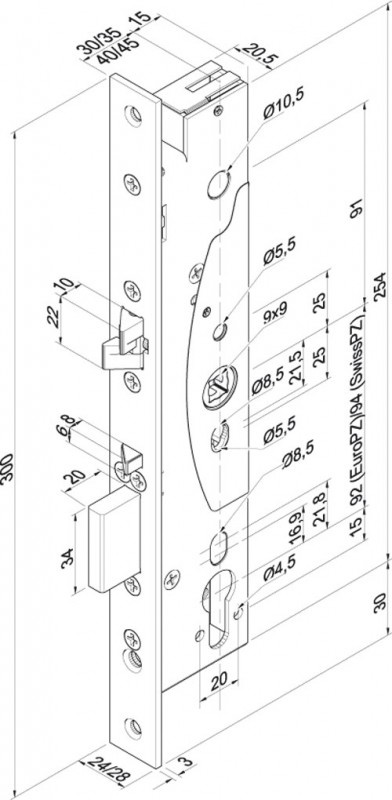

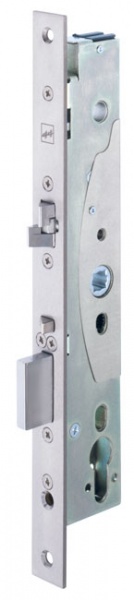

Rohrrahmen-Motorschloss 509X 92mm 24mm

- Der Riegel wird durch einen Elektromotor eingezogen und durch einen Federmechanismus vorgespannt

Artikel-Nr.

243100500

VE = 1 Stück

Produktinformationen

BeschreibungMehr anzeigenWeniger anzeigen

Produktbeschreibung:

Das Sicherheitsschloss Motorausführung wird vor allem dort eingesetzt, wo der Vorteil einer motorischen Entriegelung mit den mechanischen Sicherheitsanforderungen der Schlossmodelle 309X und 409X kombiniert werden muss
Durch die integrierten Überwachungskontakte können wesentliche Schlosszustände abgefragt werden
Beim Schließen der Türe bewirkt die Steuerfalle das Ausschließen des vorgespannten Riegels und die Sperrung der Kreuzfalle, die somit als zusätzliche Verriegelung dient
Das Schloss arbeitet nach dem Arbeitsstromprinzip und bleibt bei Stromausfall verriegelt und kann nur mittels Schlüssel oder Betätigung des Innendrückers geöffnet werden

Vorteile auf einen Blick:

Mechanische Selbstverriegelung
Mit Kreuzfalle, daher für Türen DIN L / DIN R umstellbar
Mechanische Ablaufsteuerung der Selbstverriegelung zwischen Kreuzfalle und Steuerfalle
Einbruchhemmend durch massiven Riegel mit 20 mm Ausschluss
Einbruchhemmung bis Klasse WK2 in geeigneten Türsystemen erreichbar
Panikfunktion – Zulassung nach EN 179 – Zulassung nach EN 1125
Für Feuerschutztüren geeignet
Motorische Entriegelung, daher perfekt geeignet für die Kombination mit Türautomation
Einsatz mit Wechselbeschlag
Wechselfunktion zur Entriegelung über Schlüssel von außen
Überwachungsfunktionen

Technische DatenMehr anzeigenWeniger anzeigen

Türschloss:

Artikelnummer:

Artikelnummer:	Variante:
509X102PZ	30 mm
509X202PZ	35 mm
509X302PZ	40 mm
509X402PZ	45 mm

Panikfunktion:

Wechselfunktion:

Dornmaß:

30 mm

Stulpbreite:

24 mm

Statische Fallenbelastung:

5 kN

Statische Riegelbelastung:

10 kN

Riegelgegenkraft:

6 kN

Zulassungen:

DIN EN 1125 EG-Konformitätszertifikat: 0432-BPR-0017

Zulassungen:

DIN EN 179 EG-Konformitätszertifikat: 0432-BPR-0001

Dornmaß:

30 mm

Drückernuss:

9 mm

Entfernung:

92 mm

Stulpbreite:

24 mm

Falle:

Kreuzfalle

Brandschutztüreignung:

ja (in Verb. mit zugel. Brandmelder)

Überwachungskontakte:

Kombination Türautom.:

Entfernung:

92 mm

Belastbarkeit Mikroschalter 24V DC:

200 mA

Betriebsnennspannung:

12-24 V

Nennstromaufnahme 12 V DC:

1300 mA

Nennstromaufnahme 24 V DC:

600 mA

Downloads

Produktdatenblatt

Merkmale

Ausführung

eckig

Entfernung in mm

Stulpbreite in mm

Stulphöhe in mm

3 mm flach

Stulplänge in mm

300
