KFV

Mehrfachverriegelung AS 2300

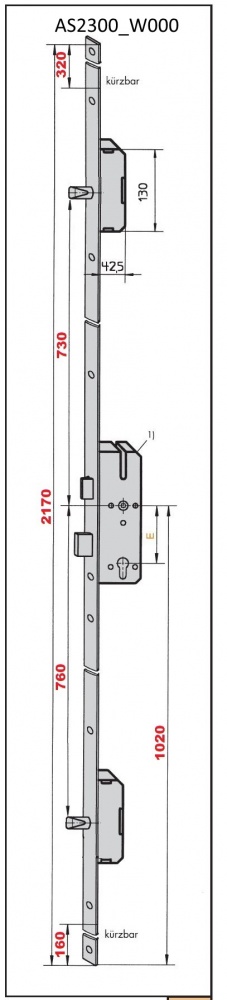

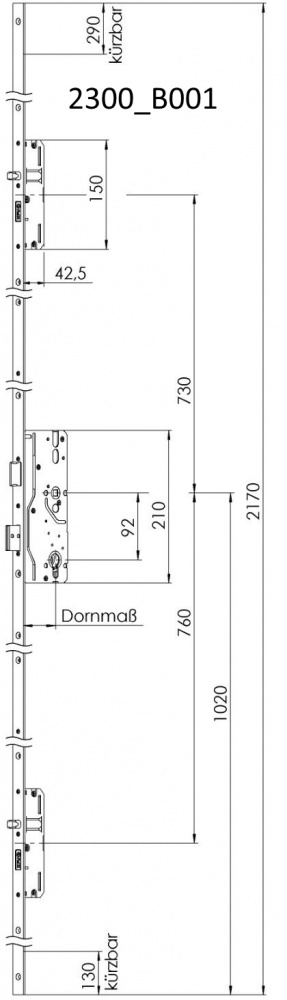

Achtung Dornmaß 60mm W000 (siehe 2. Bild) alle anderen Varianten B001 - mit Hauptschloss und 2 Rundbolzen
Artikel-Nr.
022300100
VE = 1 Stück

Produktinformationen

Beschreibung
  • mit Hauptschloss und 2 Rundbolzen

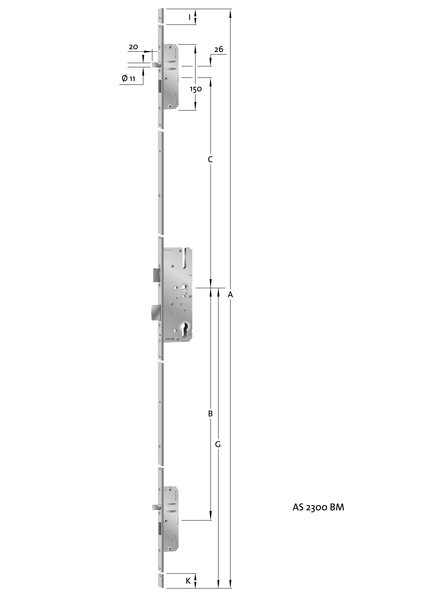

  • Alle Maße in mm:
  • A 2170
  • B 760 (60 mm alte Ausführung W000)
  • C 730 (60 mm alte Ausführung W000)
  • G 1020
  • I 290
  • K 130
Merkmale
Ausführung
Flach-Stulp 16, 20 oder 24 mm
Entfernung in mm
92
MAß oben (C)
730
MAß unten (B)
760
Stulpbreite in mm
16
Stulpbreite in mm
20
Stulpbreite in mm
24
Stulphöhe in mm
3 mm flach
Stulplänge in mm
2170
