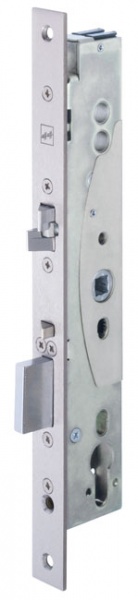

Produktbeschreibung:
- Das Sicherheitsschloss mit Drückersteuerung wird vor allem dort eingesetzt, wo der Vorteil einer drückergesteuerten Entriegelung mit den mechanischen Sicherheitsanforderungen der Schlossmodelle 309X und 409X kombiniert werden muss
- Durch die integrierten Überwachungskontakte können wesentliche Schlosszustände abgefragt werden
- Beim Schließen der Türe bewirkt die Steuerfalle in Zusammenspiel mit der Kreuzfalle das Ausschließen des vorgespannten Riegels und die Sperrung der Kreuzfalle, die somit als zusätzliche Verriegelung dient
- Die Einstellung der Panikseite sowie die Auswahl zwischen Ruhe- und Arbeitsstrom erfolgt bei Bedarf am Schloss
Vorteile auf einen Blick:
- Mechanische Selbstverriegelung
- Mechanische Ablaufsteuerung zwischen Kreuz- und Steuerfalle
- Mit Kreuzfalle, daher für Türen DIN L / DIN R umstellbar
- Panikseite umstellbar
- Ruhe- / Arbeitsstrom umstellbar
- Einbruchhemmend durch massiven Riegel mit 20 mm Ausschluss
- Panikfunktion – Zulassung nach EN 179 – Zulassung nach EN 1125
- Für Feuerschutztüren geeignet
- Steuerbarer Außendrücker
- Wechselfunktion zur Entriegelung über Schlüssel von außen
- Überwachungsfunktionen

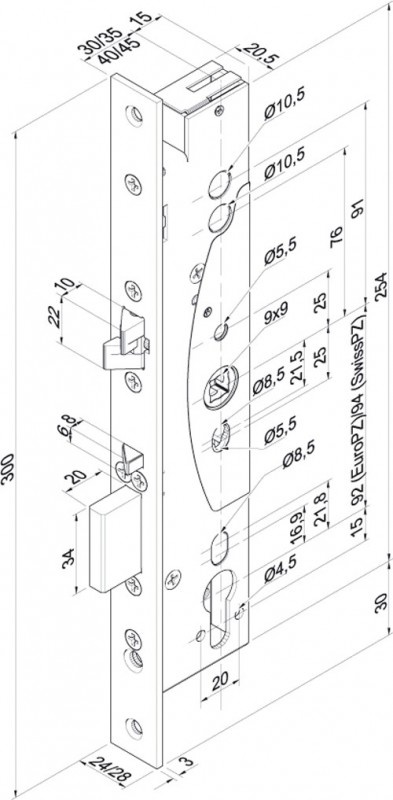

Technische DatenMehr anzeigenWeniger anzeigen
Türschloss:
Artikelnummer: |
Artikelnummer: |
Variante: |
709X102PZ |
30 mm |
709X202PZ |
35 mm |
709X302PZ |
40 mm |
709X402PZ |
45 mm |
|
Panikfunktion: |
Ja |
Wechselfunktion: |
Ja |
Dornmaß: |
30 mm |
Stulpbreite: |
24 mm |
Zulassungen: |
DIN EN 1125 EG-Konformitätszertifikat: 0432-BPR-0017 |
Zulassungen: |
DIN EN 179 EG-Konformitätszertifikat: 0432-BPR-0001 |
Drückernuss: |
9 mm |
Entfernung: |
92 mm |
Falle: |
Kreuzfalle |
Brandschutztüreignung: |
Ja |
Überwachungskontakte: |
Ja |
Kombination Türautom.: |
Nein |
Mindestbelastbarkeit der Falle: |
5 kN |
Mindestbelastbarkeit des Riegels: |
10 kN |
Riegelgegenkraft: |
6 kN |
Riegelmerkmale: |
Oberfläche gehärtet 60 HRC |
Belastbarkeit Mikroschalter 24V DC: |
200 mA |
Betriebsnennspannung: |
12-24 V |
Nennstromaufnahme 12 V DC: |
480 mA |
Nennstromaufnahme 24 V DC: |
240 mA |
