ASSA ABLOY effeff

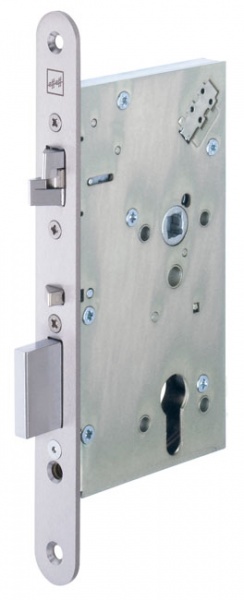

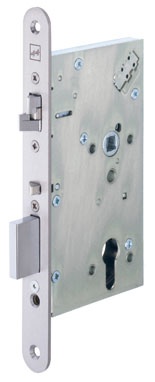

Drückergesteuertes Panikschloss 709X 72mm 20mm

- Der Riegel wird durch den eingekoppelten Außendrücker zurückgezogen und die Sperrung der Kreuzfalle aufgehoben

Artikel-Nr.

243200100

VE = 1 Stück

Produktinformationen

BeschreibungMehr anzeigenWeniger anzeigen

Türschloss:

Das Sicherheitsschloss mit Drückersteuerung wird vor allem dort eingesetzt, wo der Vorteil einer drückergesteuerten Entriegelung mit den mechanischen Sicherheitsanforderungen der Schlossmodelle 309X und 409X kombiniert werden muss
Durch die integrierten Überwachungskontakte können wesentliche Schlosszustände abgefragt werden
Beim Schließen der Türe bewirkt die Steuerfalle in Zusammenspiel mit der Kreuzfalle das Ausschließen des vorgespannten Riegels und die Sperrung der Kreuzfalle, die somit als zusätzliche Verriegelung dient
Die Einstellung der Panikseite sowie die Auswahl zwischen Ruhe- und Arbeitsstrom erfolgt bei Bedarf am Schloss

Vorteile auf einen Blick:

Mechanische Selbstverriegelung
Mechanische Ablaufsteuerung zwischen Kreuz- und Steuerfalle
Mit Kreuzfalle, daher für Türen DIN L / DIN R umstellbar
Panikseite umstellbar
Ruhe- / Arbeitsstrom umstellbar
Einbruchhemmend durch massiven Riegel mit 20 mm Ausschluss
Panikfunktion – Zulassung nach EN 179 – Zulassung nach EN 1125
Für Feuerschutztüren geeignet
Steuerbarer Außendrücker
Wechselfunktion zur Entriegelung über Schlüssel von außen
Überwachungsfunktionen

Technische DatenMehr anzeigenWeniger anzeigen

Türschloss:

Artikelnummer:

Artikelnummer:	Variante:
709X501PZ	55 mm
709X601PZ	60 mm
709X701PZ	65 mm
709X801PZ	80 mm

DIN-Richtung:

Links

Panikfunktion:

Wechselfunktion:

Dornmaß:

55 mm

Stulpbreite:

20 mm

Zulassungen:

DIN EN 1125 EG-Konformitätszertifikat: 0432-BPR-0017

Zulassungen:

DIN EN 179 EG-Konformitätszertifikat: 0432-BPR-0001

Drückernuss:

9 mm

Entfernung:

72 mm

Stulpbreite:

20 mm

Falle:

Kreuzfalle

Brandschutztüreignung:

Überwachungskontakte:

Kombination Türautom.:

Nein

Mindestbelastbarkeit der Falle:

5 kN

Mindestbelastbarkeit des Riegels:

10 kN

Riegelgegenkraft:

6 kN

Riegelmerkmale:

Oberfläche gehärtet 60 HRC

Entfernung:

72 mm

Belastbarkeit Mikroschalter 24V DC:

200 mA

Betriebsnennspannung:

12-24 V

Nennstromaufnahme 12 V DC:

480 mA

Nennstromaufnahme 24 V DC:

240 mA

Downloads

Produktdatenblatt

Merkmale

Ausführung

rund

Entfernung in mm

Stulpbreite in mm

Stulphöhe in mm

3 mm flach

Stulplänge in mm

235
